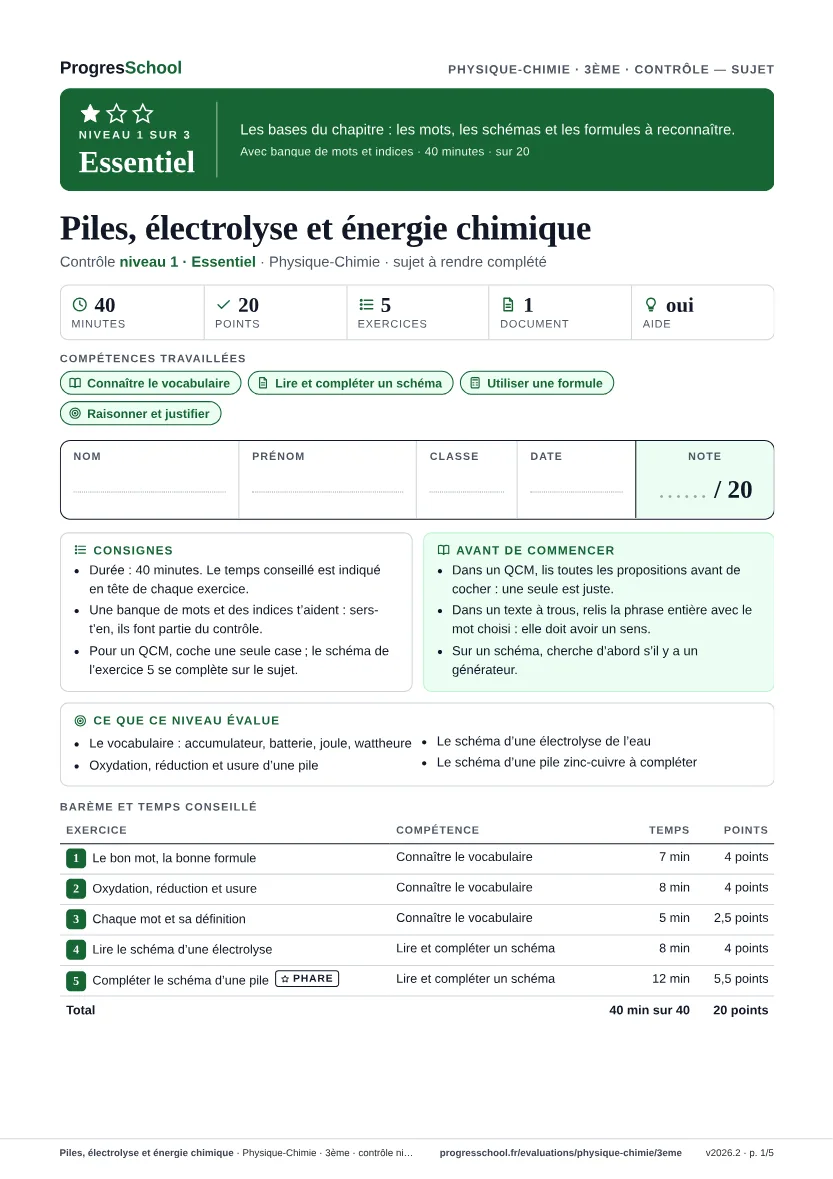

Piles, électrolyse et énergie chimique

Connaître le vocabulaire

Pour chaque phrase, coche la seule réponse juste.

1. 1.Une électrolyse est une transformation chimique…

   0.5 pt
   • qui se produit toute seule
   • imposée par un générateur
   • qui fournit du courant au circuit
   Voir la correction

   imposée par un générateur

   Sans générateur, la transformation ne se produirait pas : l’électrolyse est forcée, elle ne fournit pas de courant.

2. 2.Une pile en fonctionnement…

   0.5 pt
   • fabrique de l’énergie à partir de rien
   • convertit l’énergie stockée dans ses réactifs
   • vide une réserve d’électricité
   Voir la correction

   convertit l’énergie stockée dans ses réactifs

   Une pile ne crée aucune énergie et ne contient pas d’électricité : elle convertit l’énergie chimique de ses réactifs.

3. 3.La mention « Ni-MH » portée sur un objet signale…

   0.5 pt
   • une pile à ne jamais recharger
   • un accumulateur, rechargeable
   • un générateur d’électrolyse
   Voir la correction

   un accumulateur, rechargeable

   « Rechargeable » ou « Ni-MH » désigne un accumulateur ; « ne pas recharger » signale une pile jetable.

4. 4.Une pile usagée doit être…

   0.5 pt
   • jetée avec les ordures ménagères
   • déposée dans un point de collecte
   • rechargée sur un chargeur
   Voir la correction

   déposée dans un point de collecte

   La collecte séparée est obligatoire : les commerces qui vendent des piles doivent proposer un point de dépôt.

5. 5.La collecte séparée des piles est obligatoire, car elles renferment…

   0.5 pt
   • des métaux lourds toxiques
   • de l’électricité en réserve
   • de l’eau salée
   Voir la correction

   des métaux lourds toxiques

   Plomb, cadmium, mercure ou lithium sont toxiques pour les sols et l’eau : d’où la collecte séparée.

6. 6.Laquelle de ces relations est juste ?

   0.5 pt
   • $P=U+I$
   • $P=U\times I$
   • $P=E\times t$
   Voir la correction

   $P=U\times I$

   La puissance est le produit de la tension par l’intensité ; $E=P\times t$ donne une énergie, pas une puissance.

7. 7.Une puissance s’exprime en…

   0.5 pt
   • joules (J)
   • watts (W)
   • volts (V)
   Voir la correction

   watts (W)

   Le watt est l’unité de puissance ; le joule mesure une énergie et le volt une tension.

8. 8.Dans $E=P\times t$, quelle unité de durée donne directement des joules ?

   0.5 pt
   • minutes
   • heures
   • secondes
   Voir la correction

   secondes

   Avec une puissance en watts et une durée en secondes, l’énergie sort en joules ; sinon il faut convertir.

Connaître le vocabulaire

Complète le texte avec les mots de la banque. Trois mots ne servent pas.

1. 1.Une oxydation est une d’électrons.

   0.5 pt
   Voir la correction

   perte

   Oxyder un atome, c’est lui faire perdre des électrons : le zinc en perd deux.

2. 2.Une réduction est un d’électrons.

   0.5 pt
   Voir la correction

   gain

   La réduction est l’inverse de l’oxydation : les ions cuivre gagnent des électrons.

3. 3.Les deux ne vont jamais l’une sans l’ : les électrons perdus d’un côté sont gagnés de l’autre.

   0.5 pt
   Voir la correction

   autre

   Un électron perdu par un réactif est forcément capté par un autre : oxydation et réduction sont liées.

4. 4.Dans une pile zinc-cuivre, chaque atome de zinc perd électrons.

   0.5 pt
   Voir la correction

   deux

   L’équation $Zn⟶Z{n}^{2+}+2e^{-}$ montre deux électrons perdus par atome de zinc.

5. 5.Il passe alors en solution sous forme d’.

   0.5 pt
   Voir la correction

   ion

   Un atome qui a perdu des électrons devient un ion, ici $Z{n}^{2+}$, qui quitte la lame.

6. 6.À l’autre électrode, des ions cuivre captent ces électrons et s’y déposent sous forme de .

   0.5 pt
   Voir la correction

   métal

   $C{u}^{2+}+2e^{-}⟶Cu$ : l’ion devient du cuivre métallique, et la lame s’épaissit.

7. 7.La transformation s’arrête quand l’un des vient à manquer.

   0.5 pt
   Voir la correction

   réactifs

   Une pile usée n’est pas en panne : sa transformation est terminée, faute de réactif.

8. 8.Ce peut être le métal de l’électrode ou les ions de la solution.

   0.5 pt
   Voir la correction

   négative

   Le zinc de la borne négative se consomme ; les ions cuivre de la solution aussi.

Connaître le vocabulaire

Relie chaque mot à sa définition par un trait, puis recopie la lettre dans la case.

• AGénérateur réutilisable : on peut lui rendre son énergie en le branchant sur un chargeur.
• BUnité d’énergie obtenue avec une puissance en watts et une durée en secondes.
• CGroupement de générateurs montés ensemble pour cumuler leurs tensions ou leurs capacités.
• DUnité d’énergie qui vaut 3 600 J.
• EGénérateur à usage unique : sa transformation est irréversible.

1. 1.Batterie

   0.5 pt
   Voir la correction

   C

   Une batterie assemble plusieurs piles ou accumulateurs pour additionner tensions ou capacités.

2. 2.Pile

   0.5 pt
   Voir la correction

   E

   La transformation d’une pile est irréversible : elle ne sert qu’une fois.

3. 3.Joule

   0.5 pt
   Voir la correction

   B

   Avec $E=P\times t$, une durée en secondes donne une énergie en joules.

4. 4.Accumulateur

   0.5 pt
   Voir la correction

   A

   La transformation d’un accumulateur se fait dans les deux sens : on peut le recharger.

5. 5.Wattheure

   0.5 pt
   Voir la correction

   D

   Une heure vaut 3 600 s : un wattheure vaut donc 3 600 joules.

Lire et compléter un schéma

Observe le document 1, puis réponds aux questions.

1. 1.Sur le schéma, quel appareil prouve qu’on a affaire à une électrolyse ?

   1 pt
   Voir la correction

   Le générateur.

   Une électrolyse est imposée par un générateur ; une pile, elle, fonctionne sans générateur et produit le courant.

2. 2.Quel gaz est recueilli dans le tube 1, qui en contient le plus ? Et dans le tube 2 ?

   1 pt
   Voir la correction

   Tube 1 : le dihydrogène ; tube 2 : le dioxygène.

   L’électrolyse de l’eau donne deux volumes de dihydrogène pour un volume de dioxygène.

3. 3.Complète les coefficients de l’équation : $\dots H_{2}O⟶\dots H_2+O_2$

   1 pt
   Voir la correction

   $2H_{2}O⟶2H_2+O_2$ : un 2 devant $H_{2}O$ et un 2 devant $H_2$.

   Avec ces coefficients, on compte 4 atomes d’hydrogène et 2 atomes d’oxygène de chaque côté.

4. 4.Le tube 2 contient 10 mL de gaz. Quel volume de gaz contient le tube 1 ?

   1 pt
   Voir la correction

   $10\times 2=20$ : le tube 1 contient 20 mL de gaz.

   Le tube 1 recueille deux fois plus de gaz que le tube 2 : on multiplie par deux.

Lire et compléter un schéma

Une pile zinc-cuivre alimente une lampe. Complète le schéma : écris le signe de chaque borne dans les cases A et B et le nom de la solution dans la case C ; dessine dans le cadre 1 une flèche marquée $e^{-}$ pour le sens des électrons, et dans le cadre 2 une flèche marquée I pour le sens du courant ; écris « oxydation » ou « réduction » dans les cases D et E ; enfin, entoure le nom de la lame qui s’épaissit.

Les cases de la figure sont les questions. La correction, case par case :

1. 1.Cases A et B — les signes des bornes

   1 pt
   Voir la correction

   A : − (zinc) ; B : + (cuivre).

   La lame de zinc libère les électrons : c’est la borne négative ; la lame de cuivre les reçoit : borne positive.

2. 2.Case C — le nom de la solution

   0.5 pt
   Voir la correction

   Électrolyte.

   La solution dans laquelle plongent les électrodes contient des ions et conduit le courant : c’est l’électrolyte.

3. 3.Cadre 1 — la flèche $e^{-}$ des électrons

   1 pt
   Voir la correction

   Une flèche orientée de la lame de zinc vers la lampe, donc vers la lame de cuivre.

   Dans le circuit extérieur, les électrons partent de la borne − et vont vers la borne +.

4. 4.Cadre 2 — la flèche I du courant

   1 pt
   Voir la correction

   Une flèche orientée de la lame de cuivre vers la lampe, donc vers la lame de zinc.

   Le sens conventionnel du courant va de la borne + vers la borne −, à l’opposé du trajet des électrons.

5. 5.Cases D et E — oxydation ou réduction

   1 pt
   Voir la correction

   D (sous le zinc) : oxydation ; E (sous le cuivre) : réduction.

   Le zinc perd des électrons (oxydation, borne −) ; les ions cuivre en gagnent (réduction, borne +).

6. 6.La lame qui s’épaissit

   1 pt
   Voir la correction

   Le cuivre, entouré.

   Les ions cuivre de la solution se déposent sur la lame de cuivre sous forme de métal : elle s’épaissit.
